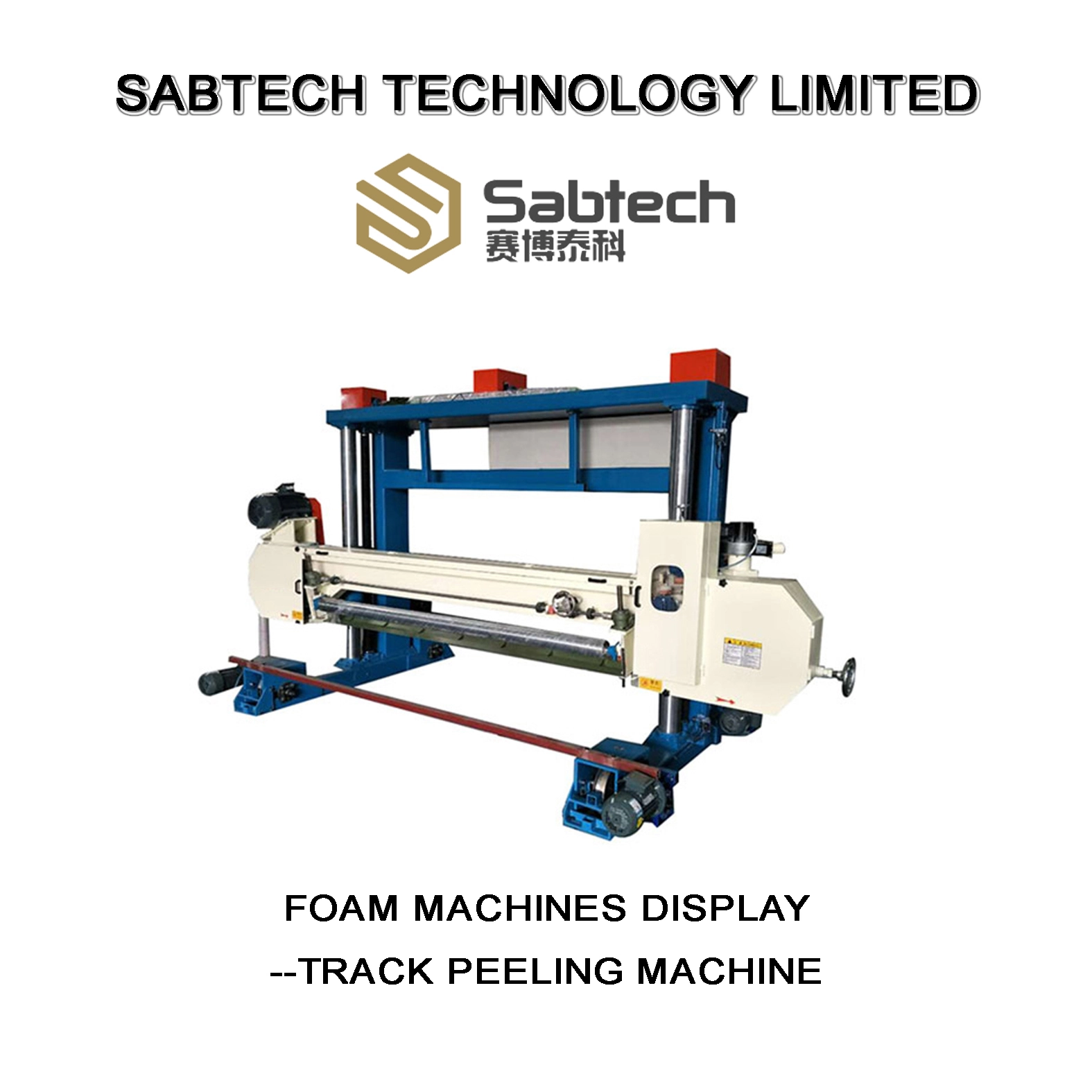

آلة تقشير المسارات (SAB-HT)
تشير آلة تقشير المسارات عمومًا إلى نظام آلي مصمم لتقشير كتل رغوة البولي يوريثان (PU) أو المطاط الصناعي أو مواد صناعية مماثلة بشكل مستمر إلى صفائح متجانسة. تُستخدم آلات تقشير رغوة البولي يوريثان هذه على نطاق واسع في صناعات الأحذية والسيارات وإعادة تدوير المطاط لمعالجة المواد السائبة وتحويلها إلى لفائف دقيقة ومتواصلة. تختلف آلات تقشير المسارات اختلافًا كبيرًا في التصميم، وذلك تبعًا لاحتياجات التصنيع المحددة: تقشير رغوة البولي يوريثان: تقوم محركات عالية الكفاءة ومتحكم بها بالتردد بسحب كتل الرغوة عبر مسارات قطع آلية، وتقشرها باستمرار إلى صفائح يتراوح سمكها من ملليمترات إلى عشرات المليمترات.
تُستخدم آلة تقشير المسار SAB-HT لتقطيع كتل الرغوة المتصلة أفقيًا وطويلة. وهي مناسبة لمصانع رغوة البولي يوريثان المرنة التي تحتاج إلى تقطيع كتل الرغوة الطويلة إلى صفائح رغوية أرق بعد عملية التشكيل الرغوي المستمر.
تُستخدم آلة التقشير هذه بشكل أساسي من أجل:
- تقطيع قوالب الفوم الطويلة
- قطع ألواح الفوم بشكل متواصل
- إنتاج ألواح الرغوة الرقيقة
- طبقات رغوة المرتبة
- ألواح إسفنجية للأثاث
- ألواح إسفنجية للربط، والتغليف، وإنتاج المراتب، ومعالجة إسفنج الأثاث، أو لمزيد من التقطيع.
بالمقارنة مع آلات قطع الرغوة الأفقية العادية، تستخدم آلة تقشير المسار SAB-HT هيكل حركة من نوع المسار وهي أكثر ملاءمة لكتل الرغوة الطويلة من خطوط إنتاج الرغوة المستمرة.
تشمل الطرازات المتوفرة SAB-HT01 وSAB-HT02. يستخدم الطراز SAB-HT01 هيكلًا رباعي المحركات مع رفع إطار الشفرة المؤازر، وبكرة ضغط قابلة للتعديل، و10 إعدادات ذاكرة لسمك الرغوة. أما الطراز SAB-HT02 فيستخدم هيكلًا ثنائي المحركات ويدعم طول قطع يصل إلى 50 مترًا لمعالجة كتل الرغوة الطويلة.
يمكن للعملاء اختيار النموذج المناسب وفقًا لعرض الرغوة، وطول القطع، وسمك الصفيحة المستهدفة، وتخطيط خط الإنتاج، ومتطلبات القطع اليومية.
الميزات الرئيسية والقيمة العملية للقطع
1. هيكل من نوع المسار لتقطيع كتل الرغوة الطويلة
مصممة للتقطيع الأفقي لكتل الرغوة الطويلة المتصلة، وخاصة كتل الرغوة من خطوط الرغوة المتصلة.
2. قص ألواح الفوم الرقيقة من 2 مم
مناسب لقطع ألواح الرغوة الرقيقة المستخدمة في طبقات المراتب، ورغوة الأثاث، واللصق، والتصفيح، ومعالجة الرغوة بشكل أكبر.
3. أسطوانة ضغط لقطع ثابت
تساعد أسطوانة الضغط على تثبيت كتل الرغوة الطويلة بثبات، مما يقلل من الحركة أثناء التقطيع.
4. رفع إطار الشفرة بواسطة محرك مؤازر
يساعد على التحكم في سمك القطع بدقة أكبر أثناء التقطيع المتكرر لكتل الفوم الطويلة.
5. نظام المشي على المسار لزيادة طول القطع
ال آلة تقشير رغوة البولي يوريثان تتحرك على طول المسار، مما يسمح لها بقطع كتل رغوية أطول من آلات القطع الأفقية القياسية.
6. إعدادات ذاكرة السُمك
يدعم ما يصل إلى 10 إعدادات ذاكرة للسمك لتسهيل التبديل بين سماكات الصفائح الشائعة.
7. تكوينات محركات الأقراص الاختيارية
يستخدم جهاز SAB-HT01 هيكلًا رباعي المحركات، بينما يستخدم جهاز SAB-HT02 هيكلًا مزدوج المحركات لأطوال القطع المختلفة والتخطيطات واحتياجات الاستقرار.
8. نظام تحكم قائم على وحدة التحكم المنطقية القابلة للبرمجة (PLC)
يساعد المشغلين على إدارة إعدادات القطع وحركة آلة تقشير الرغوة بشكل أوضح أثناء تقطيع كتل الرغوة الطويلة.
المعايير ذات الصلة
| رقم الموديل | SAB-HT01 | SAB-HT02 |
| نوع النموذج | آلة تقشير المسارات ذات الدفع الرباعي | آلة تقشير ذات مسار مزدوج الدفع |
| عرض قطع الرغوة | عرض 1750 مم | عرض 2150 مم |
| ارتفاع رغوة القطع | ارتفاع 1200 مم، أقصى ارتفاع للرفع 1230 مم | ارتفاع 1200 مم |
| سُمك القطع | 2 ± 0.2 مم | 2-60 مم |
| طول القطع | يعتمد ذلك على تصميم المسار | 50 متراً |
| سرعة السفر | الحد الأقصى 90 م/دقيقة | 0-100 متر/دقيقة |
| سكة / قضيب توجيه | قطر عجلة الجري على المسار 300 مم | مسار بطول 56 مترًا وقضيب توجيه بطول 56 مترًا |
| منصة | تخطيط القطع من نوع المسار | منصة خشبية بطول 54 مترًا |
| عجلة الشفرة / حزام الشفرة | قطر عجلة الشفرة 508 × 60 مم؛ حزام الشفرة 50 × 0.56 مم | قطر العجلة السفلية 300 مم؛ طول الشفرة 8970 مم |
| هيكل القيادة | أربعة محركات بقدرة 1.5 كيلوواط مزودة بمخفضات سرعة رأسية من طراز RV75 | معدات ذات محرك مزدوج |
| محرك الشفرة / الطاقة | محرك شفرات بقدرة 5.5 كيلوواط مع نظام تحكم بتردد ميتسوبيشي بقدرة 7.5 كيلوواط | إجمالي قدرة المحرك 10.52 كيلوواط |
| رفع إطار الشفرة | محرك سيرفو من نوع Huichuan بقدرة 1.8 كيلو واط مزود بمخفض سرعة، ومسمار كروي مستورد، وغطاء مقاوم للغبار | مشفر دوار وعداد سمك |
| نظام التحكم | شاشة لمس كونلون تونغتاي مقاس 10 بوصات + وحدة تحكم منطقية قابلة للبرمجة من ميتسوبيشي | وحدة تحكم منطقية قابلة للبرمجة من ميتسوبيشي، ومحول دلتا، ومرحل أومرون، وأزرار تحكم شنايدر |
| ضبط السماكة | يمكن حفظ 10 إعدادات لسمك الرغوة والتبديل بينها. | مشفر دوار وعداد سمك |
| قطع غيار | 3 شفرات، 10 أقراص تجليخ، مجموعة واحدة من أدوات الصيانة | 3 شفرات، 4 عجلات تجليخ، مجموعة واحدة من أدوات الصيانة |
قبل اختيار النموذج، يجب على العملاء التأكد من عرض الرغوة، وطول القطع المطلوب، وسمك الصفيحة المستهدف، وحجم القطع اليومي، وتصميم ورشة العمل، وما إذا كانت هناك حاجة إلى التحكم في بكرة الضغط أو إعدادات ذاكرة السماكة.
تفاصيل المنتج
خدمة ممتازة
فريق خدمة العملاء لدينا فريقٌ متفانٍ ومجتهد، تم اختياره بعناية فائقة لحماسه والتزامه بتقديم خدمة عملاء ممتازة. يقدم الفريق النصائح، ويجيب على جميع الاستفسارات، ويقدم الدعم المستمر حتى بعد إتمام عملية الشراء.
COMPANY STRENGTH
هل تحتاج إلى التأكد من اختيار آلة التقشير المناسبة؟
يعتمد اختيار آلة تقشير المسار المناسبة على عرض الرغوة، وطول القطع، وسمك الورقة المستهدفة، وتخطيط الإنتاج، وهيكل القيادة المطلوب.
يرجى تزويدنا بمعلومات الإنتاج الأساسية الخاصة بك:
- عرض وارتفاع كتلة الفوم
- طول القطع المطلوب
- سُمك الصفيحة المستهدفة
- حجم القطع اليومي
- تخطيط خط الرغوة المستمر الحالي
- مساحة ورشة عمل متاحة
- سواء كانت هناك حاجة إلى دعم بكرة الضغط أو إعدادات ذاكرة السماكة
بناءً على هذه المعلومات، يمكن لآلة Sabtech أن تساعد في تقييم ما إذا كانت SAB-HT01 أو SAB-HT02 أكثر ملاءمة لعملية تقطيع الرغوة الخاصة بك، وما إذا كان تصميم الآلة يتناسب مع خط الإنتاج الخاص بك.
عملية الإنتاج
نعتقد أنه من الحماقة بيع أي نوع ثابت من الآلات. يجب تحديث الآلات وفقًا لسيناريوهات الإنتاج المختلفة لزيادة الكفاءة إلى أقصى حد.
الأسئلة الشائعة حول آلة تقشير المسارات SAB-HT Sabtech
س1: ما هو أقصى طول للقطع في آلة تقشير المسارات؟
ج: لدينا نموذجان بأطوال قطع قصوى مختلفة:
SAB-HT02 (طراز مزدوج الدفع): يأتي قياسياً مع سكة توجيه بطول 56 متراً، ويدعم طول قطع أقصى يبلغ 50 متراً، وهو مصمم خصيصاً لكتل الرغوة المستمرة فائقة الطول من خطوط الرغوة المستمرة الأوتوماتيكية بالكامل.
SAB-HT01 (طراز رباعي الدفع): طول القطع قابل للتخصيص بناءً على تخطيط المسار الموجود في موقعك؛ يمكننا تصميم مسارات بأي طول لتتناسب مع مساحة ورشة العمل الخاصة بك ومتطلبات خط إنتاج الرغوة.
س2: هل تستطيع هذه الآلة قطع ألواح الفوم الرقيقة جدًا بسمك 2 مم بثبات؟
ج: نعم، إن التقطيع المستقر فائق الرقة بسمك 2 مم هو الميزة الأساسية لهذه السلسلة:
تصل دقة التفاوت في SAB-HT01 إلى 2 ± 0.2 مم، وهي تعتمد على رفع إطار الشفرة المؤازر + التحكم في سمك الحلقة المغلقة بواسطة برغي كروي مستورد، مع بكرة ضغط قابلة للتعديل لتثبيت كتل الرغوة الطويلة وتجنب اهتزاز الشفرة أثناء القطع.
يدعم جهاز SAB-HT02 نطاق سمك القطع من 2 إلى 60 مم، ويمكنه أيضًا إنتاج صفائح رقيقة بسمك 2 مم بثبات مع نظام سير ثابت على السكة.
بفضل وجود 10 مجموعات من ذاكرة تخزين السماكة، يمكنك التبديل إلى وضع الصفيحة الرقيقة 2 مم بنقرة واحدة للإنتاج الضخم لرغوة تغليف المراتب وألواح الرغوة الرقيقة للأثاث دون الحاجة إلى معايرة متكررة.
س3: ما الفرق بين طراز الدفع الرباعي وطراز الدفع المزدوج؟
1. آلة تقشير المسارات ذات الدفع الرباعي SAB-HT01
نظام القيادة: أربعة محركات قيادة بقدرة 1.5 كيلو واط مع مخفضات رأسية RV75، ومشي متزامن بأربع نقاط، وأكثر استقرارًا أثناء التقطيع عالي السرعة.
عرض القطع: أقصى عرض للرغوة 1750 مم.
نقاط القوة الأساسية: دقة سمك فائقة (±0.2 مم)، إطار رفع مؤازر، 10 إعدادات ذاكرة للسمك، مثالية للمصانع التي تنتج مواصفات رغوة رقيقة متنوعة بشكل متكرر.
مناسب لـ: مصانع الرغوة متوسطة الحجم ذات الطلبات المتنوعة للألواح الرقيقة، ومتطلبات الدقة العالية.
2. آلة تقشير المسارات ذات الدفع المزدوج SAB-HT02
نظام القيادة: هيكل قيادة مزدوج، ناقل حركة أبسط، تكلفة صيانة يومية أقل.
عرض القطع: عرض الرغوة الأوسع 2150 مم، وطول القطع القياسي الأقصى 50 مترًا.
نقاط القوة الأساسية: شوط قطع أطول، نطاق معالجة رغوة أوسع، سرعة حركة أسرع (0-100 متر/دقيقة)، مُحسَّن للإنتاج الضخم المستمر للرغوة على نطاق واسع.
مناسب لـ: مصنعي الرغوة الكبار الذين لديهم خطوط رغوة مستمرة أوتوماتيكية بالكامل، والإنتاج الضخم لألواح الرغوة الطويلة الموحدة.
س4: ما هي مدة التسليم وخدمة ما بعد البيع؟
موعد التسليم
تستغرق دورة الإنتاج القياسية لماكينة تقشير مسارات السكك الحديدية SAB-HT من 25 إلى 35 يوم عمل بعد استلام الدفعة المقدمة. في حال طلب مسارات أطول أو منصات أعرض أو تجهيزات كهربائية خاصة، ستمتد فترة التسليم إلى 40-45 يوم عمل، وسنؤكد الجدول الزمني المحدد قبل توقيع الطلب.
سياسة خدمة ما بعد البيع
فترة الضمان: ضمان كامل للآلة لمدة 12 شهرًا من تاريخ قبول العميل في الموقع؛ تتمتع المكونات الكهربائية الرئيسية (Mitsubishi PLC، ومحرك Huichuan المؤازر، ومحول Delta) بضمان ممتد.
الدعم طويل الأمد: إرشادات فنية عن بعد مجانية مدى الحياة عبر واتساب/البريد الإلكتروني/مكالمة الفيديو؛ بعد انتهاء فترة الضمان، لا نفرض سوى سعر التكلفة لقطع الغيار دون رسوم عمالة إضافية.
توفير قطع الغيار: نحن نوفر قطع الغيار القياسية (الشفرات، عجلات الطحن، المحركات) مع الآلة، ونحتفظ بمخزون دائم من قطع الغيار للتسليم السريع عالميًا.
خدمة تحسين الإنتاج: بعد أن تعمل الآلة بثبات، يقدم فريقنا الفني اقتراحات مجانية لتحسين كفاءة الإنتاج ومطابقة خط الإنتاج.
س5: هل تقدمون خدمات التركيب والتدريب في الموقع في الخارج؟
ج: نعم، تتوفر خدمة فنية كاملة في الموقع في الخارج، تغطي جميع الدول الـ 36 التي تم تصدير آلاتنا إليها:
التركيب والتشغيل في الموقع: نرتب زيارة مهندسين متخصصين في آلات الرغوة إلى مصنعكم. يقوم المهندسون بتجميع الآلات، وتركيب المسارات، والتوصيلات الكهربائية، واختبار قطع الرغوة، وضبط خط الإنتاج بالكامل حتى يتم إنتاج ألواح رغوة عالية الجودة ومستقرة.
تدريب شامل للمشغلين: تدريب متكامل يشمل المعرفة النظرية (بنية الماكينة، ضبط معلمات وحدة التحكم المنطقية القابلة للبرمجة، ضبط السماكة) والتدريب العملي (استبدال الشفرات، معايرة البكرات، استكشاف الأعطال وإصلاحها، الصيانة الدورية). ندرب مشغليكم على تشغيل الماكينة وصيانتها بشكل مستقل دون الحاجة إلى فنيين على المدى الطويل.
أنماط خدمة مرنة:
إرسال مهندس كامل إلى الخارج (موصى به لعملاء مصانع الرغوة لأول مرة)؛
تركيب نظام توجيه فيديو عن بعد في الوقت الفعلي للعملاء مع فرق صيانة ذات خبرة لتوفير تكاليف السفر؛
الدعم اللاحق: بعد التثبيت، يبقى المهندسون في الموقع لمدة 3-7 أيام للمساعدة في الإنتاج الضخم الرسمي وحل جميع مشاكل الإنتاج المبكرة.
