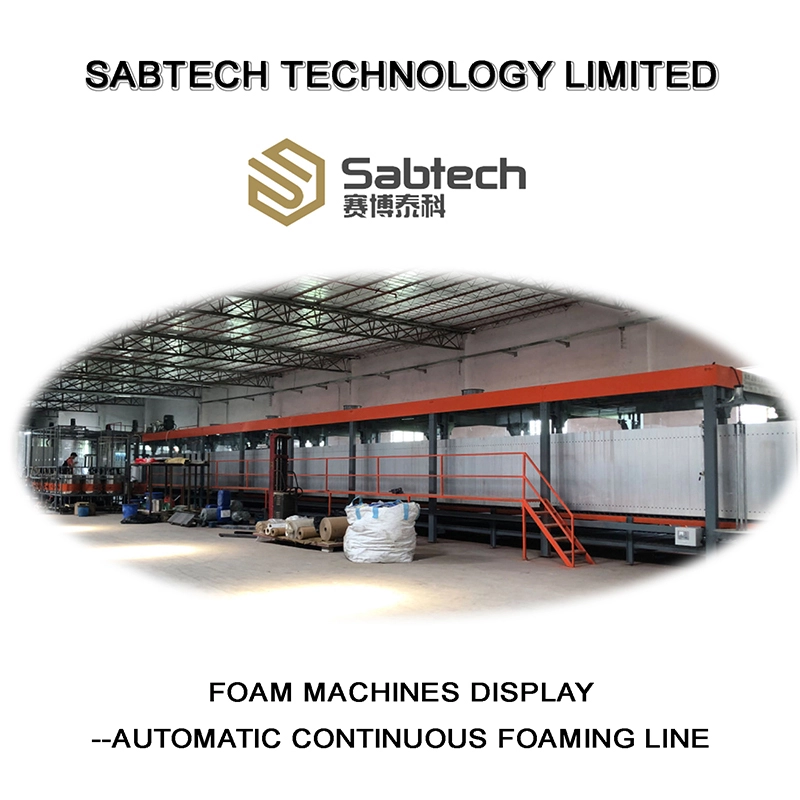

Línea de espumado continuo de bloques de espuma de poliuretano flexible SAB-CF13
La línea de espumado continuo SAB-CF13 para bloques de espuma de poliuretano flexible está diseñada para fábricas que requieren una producción estandarizada, repetible y de alta capacidad de dichos bloques. Es ideal para proyectos de producción continua donde la dosificación, la mezcla, la distribución del material, el transporte y el conformado de la espuma deben mantenerse sincronizados durante un funcionamiento prolongado.
Adecuado para proyectos como:
- Nuevas plantas de producción de bloques de espuma de poliuretano flexible
- Las fábricas de colchones o muebles construyen su propia producción de bloques de espuma.
- Las fábricas de espuma existentes están ampliando su capacidad de producción de espuma en bloques.
- Proyectos de reemplazo o actualización de líneas de espumado continuo
- Proyectos de suministro de bloques de espuma para corte posterior, espuma para colchones, espuma para muebles, espuma para embalaje, esponjas de limpieza, espuma para sujetadores, espuma para calzado, espuma para colchonetas deportivas, espuma insonorizante y otras aplicaciones de espuma de poliuretano flexible.
Sabtech configura la línea de acuerdo con:
- Productos de espuma objetivo y gama de densidad
- Requisitos del sistema de fórmulas y componentes
- Necesidades de color y aditivos
- Producción prevista y ritmo de producción
- Diseño de la fábrica, longitud de la línea y espacio de curado
- Capacidad de almacenamiento de bloques de espuma y corte aguas abajo
- Presupuesto y plan de expansión futura
El SAB-CF13 se suministra como un sistema completo de espumado continuo, que abarca la alimentación de materia prima, el control de la temperatura de la materia prima, la dosificación, la mezcla de alta velocidad, la canaleta de rebose y la descarga transversal, la elevación y formación de espuma, el transporte, la ventilación y el corte de bloques.
Basándose en el proyecto de producción real del cliente, Sabtech ayuda a adaptar el sistema de componentes, la disposición del tanque, el sistema de dosificación, la estructura de espumado y el equipo de soporte, de modo que la línea pueda adaptarse mejor a las condiciones de producción reales en lugar de seguir una configuración estándar fija.
Características clave y valor práctico de producción.
1. Producción de hasta 350 kg/min para la fabricación de losas de alta capacidad.
La SAB-CF13 admite una producción máxima de hasta 350 kg/min. Es adecuada para fábricas con suficiente espacio de curado, capacidad de corte, flujo de transferencia y condiciones de almacenamiento de bloques para soportar la producción de grandes volúmenes de planchas de espuma de poliuretano flexible.
2. Dos métodos de descarga de espuma para diferentes anchos de espuma
- La sección de espumado se puede combinar con un canal de rebose o un cabezal móvil, según el ancho de espuma requerido y el resultado del producto.
- El canal de rebose es más adecuado para la producción de espuma de mayor tamaño, generalmente entre 2000 y 2400 mm, y puede soportar una altura de espuma de hasta unos 1200 mm.
El cabezal móvil es más adecuado para espumas con un ancho de entre 1000 y 2000 mm, especialmente cuando se requiere un tacto más fino y una estructura celular más uniforme.
3. Cabezal mezclador accionado por servomotor para un control de velocidad más preciso.
El cabezal mezclador principal utiliza un servomotor de 45 kW con un rango de velocidad de 0 a 6000 rpm. El control servo permite un ajuste de velocidad más preciso durante el espumado continuo, lo que ayuda a que la velocidad de mezcla se adapte mejor a diferentes caudales y condiciones de la fórmula.
4. Paneles laterales ajustables y placa de caída multisección para control de conformado.
Los paneles laterales se pueden ajustar en un rango de ancho de 1,5 a 2,5 m, mientras que la placa de caída utiliza múltiples secciones ajustables. Esto ayuda a adaptar la espuma a diferentes anchos y mejora el control sobre el flujo de la espuma, el ritmo de ascenso y la formación de las planchas.
5. Control PLC Mitsubishi para operación de línea sincronizada
El sistema PLC de Mitsubishi controla la salida de la fórmula, el funcionamiento de la bomba dosificadora, la velocidad de la cinta transportadora, la visualización de la altura de la placa de caída, el estado de la línea y la retroalimentación de fallas. Esto ayuda a los operadores a supervisar los puntos clave de producción y a mantener coordinado el proceso continuo de espumado.
6. Control de la temperatura de la materia prima antes de la dosificación y la mezcla.
La unidad de calefacción y refrigeración controla la temperatura de los tanques de procesamiento de la materia prima principal antes de la dosificación y la mezcla. Una temperatura estable de la materia prima ayuda a mantener una viscosidad, un flujo, una precisión de dosificación y un comportamiento de reacción más uniformes.
Parámetros relacionados
| Modelo | SAB-CF13 | Sistema de componentes | Configurado según el sistema de fórmulas y los requisitos del proyecto. |
| Longitud de la máquina | Aprox. 40 m | Método de espumado | Canal de rebose o cabezal transversal, seleccionado según el ancho de la espuma y los requisitos del producto. |
| Fuente de alimentación | 380 V, 50 Hz | Tipo de máquina | Línea de espumado continuo de bloques de espuma de poliuretano flexible |
| Potencia total | Aprox. 100 kW | Solicitud | Producción continua de bloques de espuma de poliuretano flexible en planchas |
| Actual | Aprox. 210 A | Premezclador de silicona y aire | Servomotor de 5,5 kW, 0–9000 rpm |
| Rango de ancho de espuma | 1,3–2,3 m | Sistema de control | Sistema de control de bucle cerrado PLC de Mitsubishi |
| Altura máxima de la espuma | 1,3 m | Pantalla táctil | Pantalla táctil KINCO de 15 pulgadas |
| Salida máxima | Hasta 350 kg/min | Sistema de placas de caída | Placa de caída ajustable de 6 secciones, aprox. 7,5 m |
| Rango de densidad de la espuma | 8–80 kg/m³ | Volumen de aire de escape | Aprox. 69.000 m³/h |
| Motor mezclador principal | servomotor de 45 kW | Máquina de corte | Máquina de corte con cuchilla circular automática opcional |
| Rango de velocidad de mezcla | 0–6000 rpm | Tamaño máximo de espuma de corte | 2,4 m de ancho × 1,4 m de alto |
| Velocidad de la cinta transportadora inferior | 2–8 m/min | Control de temperatura | Unidad de calefacción y refrigeración por aire de 10 HP para el control de la temperatura del tanque principal de material. |
| Ajuste del ancho del panel lateral | 1,5–2,5 m | Sistema de alimentación | Sistema principal de alimentación de material incluido, configurado según los requisitos del proyecto. |
Consulte un proyecto relacionado de línea de espumado continuo como referencia: Caso práctico de un proyecto de fábrica de espuma de poliuretano en Arabia Saudita
Detalles del producto
Detalles de la estructura de la máquina
Configuración de 14 componentes para la producción de espuma de poliuretano flexible de uso general.
Adecuado para la producción de espuma de poliuretano flexible de uso general, utilizada en colchones, muebles, tapicería, embalaje y aplicaciones habituales de transformación de espuma.
Configuración de 35 componentes para la producción de espuma para sujetadores de alta gama.
Adecuado para la producción de espuma para sujetadores de alta gama con sistemas de fórmulas más complejos, un control de materiales más estricto y mayores exigencias en cuanto a la textura y la consistencia de la espuma.
servicio de primera categoría
Sabtech proporciona soporte técnico para equipos de producción de espuma de poliuretano flexible, incluyendo guía de instalación, capacitación de operadores y optimización de procesos.
Nuestro equipo ayuda a los clientes a lograr un funcionamiento estable y eficiente de sus líneas de producción de espuma.
¿Necesita ayuda para elegir la línea de espumado continuo adecuada?
Antes de confirmar la configuración del SAB-CF13, compruebe si las condiciones de su proyecto son compatibles con la producción continua de planchas de espuma de poliuretano flexible.
Para recomendar una configuración de línea adecuada, Sabtech generalmente necesita saber:
- Productos de espuma objetivo y gama de densidad
- Ancho y altura de espuma previstos
- Producción prevista y frecuencia de producción
- Requisitos del sistema de fórmulas y componentes
- Necesidades de control de color, aditivos o materiales especiales
- Diseño del taller, espacio de instalación disponible y dirección de la línea
- Espacio de curado y área de almacenamiento de bloques de espuma.
- Ya sea que necesite equipos de corte, transferencia o transporte después de espumar
- Ya sea que el proyecto sea una nueva fábrica, una ampliación de la fábrica o una actualización de una línea existente,
Basándose en esta información, Sabtech puede ayudar a determinar si SAB-CF13 se ajusta a su proyecto y cómo se deben configurar el sistema de medición, la disposición del tanque, el método de espumado, la sección de corte y el equipo de soporte.
Comuníquese con Sabtech para confirmar la configuración adecuada de la línea de espumado continuo para su fábrica.
